Tuvimos la oportunidad de contribuir con nuestra experiencia en una de las publicaciones finales de la IEA/SHC Task 56 sobre sistemas solares integrados en la edificación. Entre varios sistemas, aprovechamos para incidir en los colectores solares de aire para integración en fachada en los que llevamos varios años trabajando.
Todo comenzó en 2009 con una patente para un colector solar pasivo, en el que se plantaba un sistema de rehabilitación de fachadas que permitiese generar un lazo de circulación de aire pasivo ente el colector y la habitación colindante. Tras la idea vino el desarrollo en el proyecto MeeFS. Desarrollamos el sistema completo (perfilería, valvulería,…), se hicieron análisis numéricos, y experimentos a escala real en KUBIK antes de desplegar dos prototipos como parte de una fachada bastante grande en un edificio real en Extremadura.

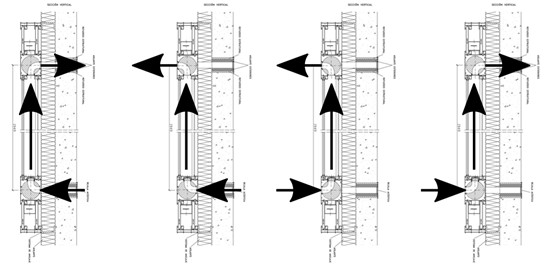

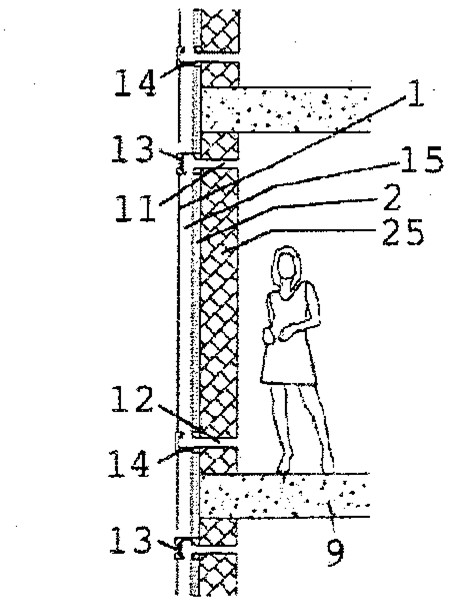

Esquema general y circulaciones del colector solar pasivo WO 2011/080356. Fuente

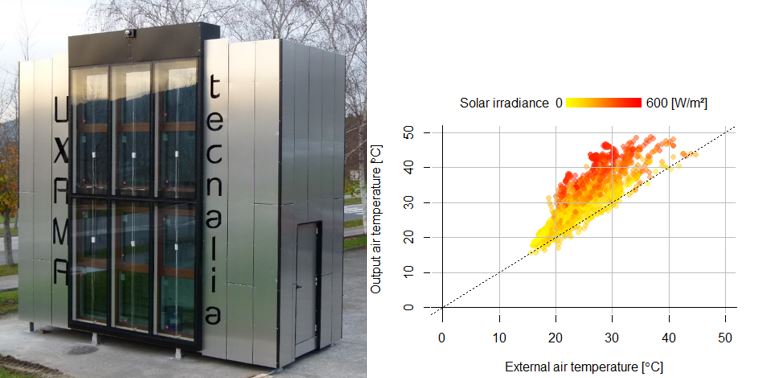

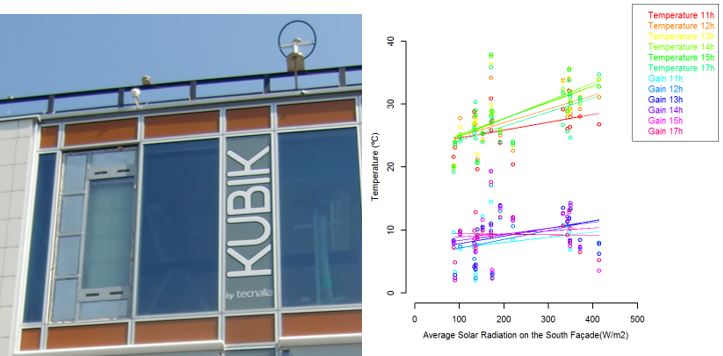

Prototipo inicial y análsis energético. Fuente. CC BY-NC-ND 4.0

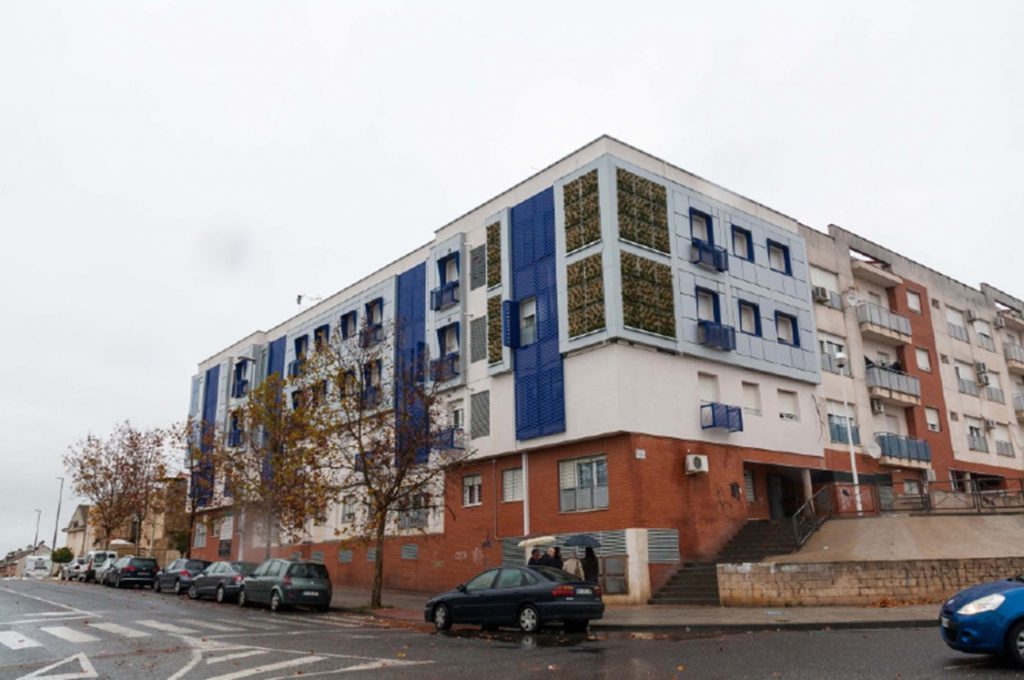

Edificio piloto MeeFS con 2 unidades del colector instaladas. Fuente
El sistema resultaba interesante, pero con ciertos inconvenientes derivados de la necesidad de integración del sistema habitación por habitación. Tenía muchas válvulas y era bastante intrusivo. En una segunda versión, planteamos emplear varios de estos colectores y su conexión a la admisión de un sistema de ventilación centralizado. Tuvimos la oportunidad de desarrollar esto a través del proyecto RETROKIT. Conjuntamente con los trabajos previos, esto generó una plataforma de producto común, con muchos componentes replicados que nos permite desplegar estos sistemas con relativa solvencia.
Componentes y prototipo del collector solar de aire. Fuente CC BY-NC-ND 4.0
Y últimamente estamos planteando adaptaciones para sistemas completamente acristalados. Ya hablé en el blog sobre el sistema MC-SOLAR. De la mano de UXAMA y ENERTEC, realizamos un diseño completo, para luego realizar un montaje a escala real en 2 alturas y conectarlo a un sistema de ventilación. Recientemente acabamos de publicar un artículo con los resultados del estudio experimental.
Colector de doble envolvente acristalada. Fuente CC BY 4.0
De hecho, este proceso continúa. Estamos trabajando en la integración de los sistemas ya desarrollados en proyectos comerciales, a la vez que planteamos otros proyectos de investigación que cubran aspectos singulares de diversos sistemas constructivos y tipologías edificatorias.
Pero si tuviese que quedarme con un par de conclusiones, serían las siguientes:
- Habitualmente el sistema más sencillo suele ser el más adecuado.
- Se aprende del ensayo y el error. Hay que prototipar rápido para volver a la mesa de diseño a mejorar la siguiente versión.
- Respecto al rendimiento energético, estos sistemas funcionan muy bien para integrarse con ventilación. En este rango de temperaturas de impulsión (~25ºC), se consiguen aportes solares relevantes incluso con niveles de radiación solar bajos.

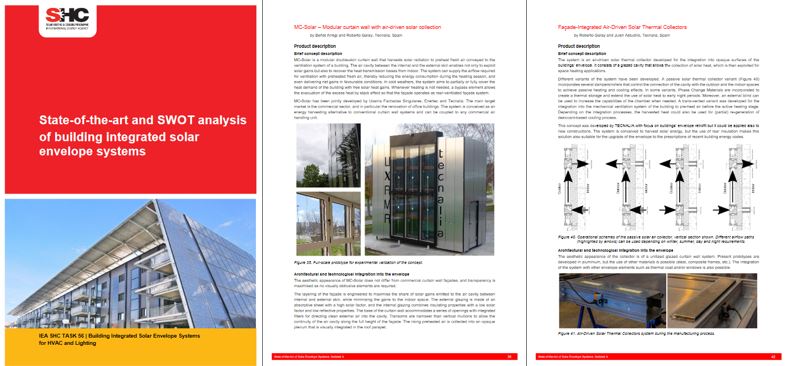

El informe “State-of-the-art and SWOT analysis of building integrated solar envelope systems” ha sido editado por Paolo Bonato, Roberto Fedrizzi, Matteo D’Antoni y Michaela Meir, a los que debemos agradecer su paciencia y flexibilidad. Nuestras contribuciones se corresponden con las páginas 39 a 47 del documento.
Las contribuciones las hemos realizado entre Julen Astudillo, Beñat Arregi, Peru Elguezabal y yo mismo. Pero considerando la aportación de los que figuran desde la primera patente, es el resultado colectivo de más de 15 personas. No me atrevo a listarlas para evitar omitir a nadie.
